Beiträge von karoCB

  • Welche Steckdosen lassen sich noch mit Tasmota flashen

    Heute ein neues Projekt - da es jetzt langsam kalt wird und manche Lagerräume nach einem Frostschutz rufen!

    Vor einigen Jahren habe ich dazu eine Gosung aufgeschraubt und einen Temperatursensor eingebaut -

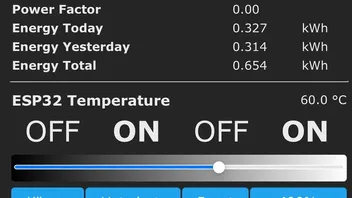

    das geht mit den neuen Dosen von NOUS A8T (ESP32) nicht mehr - ABER, die CPU-Temperaturmessung des ESP-32 lässt sich für diesen Fall nach empirischer Prüfung auch verwenden.

    Bei Temperaturen um 2 Grad (und um die geht es beim Frostschutz), ist das maximale Delta der CPU-Temperaturabweichung vom Minimumwert der CPU-Temperatur maximal 3 Grad. D. h. Abweichungen größer 3 Grad vom Minimumwert schalten einen Lüfter (Power1) sofort aus und wenn das Delta 3 Minuten lang unter 3 Grad fällt, wird ein Lüfter eingeschaltet [Wenn Funktion über Button4 aktiviert wurde] (Daten werden mitgeschrieben und können beobachtet werden).

    template {"NAME":"<h3>Counter1 = Ein-Anzahl<p>Counter2 = Ein-Minuten<p>Counter3 = Last-Minuten<p>C4 = CPU-Temperatur-Delta","GPIO":[1,1,320,0,32,1,1,1,352,224,2624,353,1,1,225,226,354,417,418,355,0,1,2656,2720,0,0,0,0,1,1,1,1,1,0,0,0],"FLAG":0,"BASE":1}

    backlog webbutton1 Dose; Webbutton2 Daten=0; webtime 0,19
    backlog Webbutton3 <a href="/cs?"style="color:red">Info</a>; Setoption36 20
    backlog Webbutton4 T-Delta; Rule1 1; rule2 1; rule3 1; Timezone 99; Sleep 0; teleperiod 10

    VAR1 - ungenutzt
    VAR2 A - Anzeige Datenauswertung, L-Datenlöschen, (B-Buttonstandard, U-Userstandard - nicht aktiv, da die 4 Überschrift den Speicher frisst)
    VAR3 1 - Minuten werden addiert
    VAR4 1 - Deltatemperatur - Reaktion EIN mit Power4 (A- abgeschalten)
    VAR5 0 - Deltatemperatur AUS mit Power4 (A - abgeschalten)
    VAR6 1 - Minuten werden addiert bei Leistung > mem1
    VAR7 energy - aktuelle Leistung
    VAR8 Sliderdaten weiss/rot Prüfungszeitansicht vor Einschaltung
    VAR9 Sliderdaten RSSI vom WLAN
    VAR10 - Deltatemperatur mem9-mem8
    VAR11 - Delta-Zähler > 3 Ein
    Counter1 - Anzahl Einschaltungen
    Counter2 - Laufzeitminuten
    Counter3 - Laufzeitminuten > mem1
    Counter4 - Delta-Tempanzeige
    Slider - weiss/rot - min-Temp / max-Tempdurchschnitt Sigma3
    Slider - schwarz/weiss - max Wifi / min Wifi-Signal am Gerät
    mem1 - Lastrigger für Minutenmessung *-dringend setzen z.B.30 [30 W]
    mem2 - letzte Einschaltzeit
    mem3 - letzte Ausschaltzeit

    mem8 - min CPU-Temperatur
    mem9 - max CPU-Temperatur
    mem10 - Time zu max CPU-Temperature
    mem11 - Time zu min CPU-Temperature
    mem12 - min Leistung >mem1 mit Time
    mem13 - max Leistung mit Time
    mem14 - Time zu max Leistung
    mem15 - Time zu min Leistung
    mem16 - Einschalten für automatische Sekunden


    rule1
    on system#init do Backlog VAR2 1; VAR3 0; VAR6 0; VAR8 0; VAR11 0; Power4 1; time 1587435620; time 0; power3 0 endon
    on time#minute|1 do Backlog ADD11 1; counter2 +%VAR3%; counter3 +%VAR6%; Status 11 endon
    on tele-Energy#Power>%mem1% do Backlog VAR7 %value%; VAR6 1 endon
    on tele-Energy#Power<%mem1% do VAR6 0 endon
    on power1#state>0 do Backlog mem2 %timestamp%; VAR3 1; Counter1 +1 endon
    on power1#state<1 do Backlog mem3 %timestamp%; VAR3 0 endon
    on power3#State>0 do Backlog VAR2 A; power3 0 endon
    on power2#State>0 do VAR2 L endon
    on tele-ESP32#Temperature>%mem9% do backlog mem9 %value%; mem10 %timestamp% endon
    on tele-ESP32#Temperature<%mem8% do backlog mem8 %value%; mem11 %timestamp% endon
    on VAR2#state=U do Devicename <style>form button{display:none}</style> endon
    on VAR2#state=B do Devicename <style>form button{display:block}</style> endon

    rule2
    on tele-ESP32#Temperature do Backlog VAR10 %value%; SUB10 %mem8%; event ds endon
    on VAR2#state=A do Backlog __Datenbeginn____________________ endon
    on VAR2#State=A do Backlog letzte_Ein %mem2% endon
    on VAR2#State=A do Backlog letzte_AUS %mem3% endon
    on VAR2#state=A do Backlog Leistung_>%mem1%_W endon
    on VAR2#state=A do Backlog Leistung_max %mem14%__%mem13%_W endon
    on VAR2#state=A do Backlog Leistung_min %mem15%__%mem12%_W endon
    on VAR2#state=A do Backlog CPU-Temp_min %mem8%__%mem11%_°C endon
    on VAR2#state=A do Backlog CPU-Temp_max %mem9%__%mem10%_°C endon
    on VAR2#state=A do Backlog __Datenende______________________ endon
    on VAR2#state=A do VAR2 1 endon
    on VAR9#state do Dimmer %VAR9% endon
    on VAR11#state>3 do Power1 %VAR4% endon
    on VAR11#state do Backlog ADD8 100; CT %VAR8% endon
    on counter#c4>3 do Backlog VAR11 0; Power1 %VAR5%; VAR8 100 endon


    Rule3
    on VAR7#State>%mem13% do Backlog mem13 %value%; mem14 %timestamp% endon
    on VAR7#State<%mem12% do Backlog mem12 %value%; mem15 %timestamp% endon
    on StatusSTS#Wifi#Signal do Backlog VAR9 %value%; MULT9 -1 endon
    on event#ds do counter4 %VAR10% endon
    on VAR2#state=L do Backlog counter1 0.0; counter2 0.0; counter3 0.0; mem2 0; mem3 0; VAR3 0; VAR6 0; mem12 10000; mem13 0; mem14 0; mem15 0; VAR7 ""; mem8 100; mem9 0; mem10 0; mem11 0; EnergyYesterday 0; EnergyTotal 0; EnergyToday 0; Power2 0; time 0; VAR2 1 endon
    on power4#State>0 do Backlog VAR4 1; VAR5 0 endon
    on power4#State<1 do Backlog VAR4 A; VAR5 A endon


    ________________________________________________________________________________________________________

    Auswertung über VAR2 A oder Button3 erreichbar !

    warme 20 Gradumgebung sleep 0
    18:23:52.915 RUL: VAR2#STATE=A performs "Backlog CPU-Temp_min 51.7__2024-11-30T18:11:23_°C"
    18:23:52.930 RUL: VAR2#STATE=A performs "Backlog CPU-Temp_max 64.4__2024-11-29T23:10:25_°C"


    kalte 2 Gradumgebung sleep 0

    21:30:33.509 RUL: VAR2#STATE=A performs "Backlog CPU-Temp_min 50.6__2024-11-30T21:19:48_°C"
    21:30:33.523 RUL: VAR2#STATE=A performs "Backlog CPU-Temp_max 53.3__2024-11-30T21:17:29_°C"

  • Welche Steckdosen lassen sich noch mit Tasmota flashen

    Wenn der Steckdose noch die Rule3 hinzugefügt und auf das Bluetooth -Release 13.3 mit OTA gewechselt wird, kann mit einem Peripheral-Gerät (Slave z.B. Fotobluetooth -Auslöser) diese Geräteannäherung durch die Steckdose gemessen werden und eine Reaktion auf Basis der RSSI dort oder bei einem weiteren Gerät mit websend, ausgelöst werden.

    Rule3
    on BLEDevices#3A07980114B6#r do VAR8 %value% endon
    on BLEDevices#4A17980114BB#r do VAR8 %value% endon
    on VAR8#state>%mem4% do Backlog Power1 1; websend [192.168.1xx.xx] /cm?cmnd=Power1%201 endon
    on VAR8#state<%mem5% do Backlog Power1 0; websend [192.168.1xx.xx] /cm?cmnd=Power1%200 endon
    ON BLE#devices<1 do Backlog Power1 0; websend [192.168.1xx.xx] /cm?cmnd=Power1%200 endon


    PS:

    1.) leider habe ich keine APP für iOS und Android bisher gefunden die ein Slave-Gerät auf der Smartphon virtuell permanent erzeugt.- hat da jemand was für mich?;(

    2.) die UUID durch eine %mem7% zu ersetzen ist mir aktuell noch nicht gelungen:saint:

    3.) einen Auswertung von on BLEDevices#?#r do VAR8 %value% endon funzt auch nicht :(

  • Tasmota Steckdosen (Gosund) und AVM 6000 Repeater Problem

    Nachtrag zum Thema aus dem Wiki:

    WLANs nach 802.11n sind zu 802.11b- und 802.11g-Netzen kompatibel. Der Kompatibilitätsmodus ermöglicht eine Koexistenz von 802.11n- und bestehenden 802.11a-Netzen. Der Kompatibilitätsmodus kann in manchen Implementierungen auch deaktiviert werden (sogenannter „Greenfield-Modus“), um die Leistungsfähigkeit des 11n-Netzes zu steigern. Dies senkt jedoch die Leistung anderer am gleichen Ort aktiver 802.11a-Netze, da diese das 802.11n-Netz in diesem Falle als Emissionen von Radargeräten interpretieren und aufgrund der vorgeschriebenen DFS ihren Kanal wechseln, was letztlich zu einem Totalausfall durch DoS bei dem 802.11a-Netz führen kann.[3] Da der Draft von 802.11n noch zwingend die Verwendung von WPA2 vorsah, muss bei den Draft-N-Geräten explizit WPA2 (AES) als Verschlüsselung ausgewählt werden, um die volle Bandbreite nutzen zu können.

  • Welche Steckdosen lassen sich noch mit Tasmota flashen

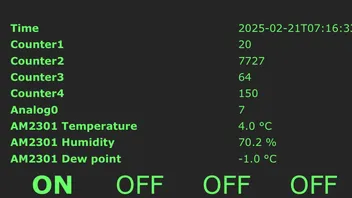

    Hier ein Beispiel bei dem die zusätzlichen GPIOs schon gebraucht werden für weitere Datenerhebungen und Ausgaben.

    Für eine Entfeuchtungsanlage welche über den Tasmota Timer nur zur Tageszeit gestartet wird ergibt Counter1 die Anzahl Tage, Counter 2 die mögliche Laufzeit und Counter3 die Aktionszeit der Entfeuchtung wenn mem1 entsprechend eingestellt ist.

    Zusätzliche Daten der Steckdosenleistung erheben wie max und min Leistung oberhalb der mem1-Einstellung usw.

    (Achtung - geht so nur bis zum Release 13.0.5 )

  • Welche Steckdosen lassen sich noch mit Tasmota flashen

    Jetzt unter 40 Euro 4 Stück mit Tasmota ESP32 (viele Ports um WebUI-Buttons und Programme verwalten zu können !) - Nous A8T Tasmota vorinstalliert Release 13.3 und CPU ESP32-U4WDH-D v3.1 (Dual Core + 4MB aber mit dem Release der interne Hall-Sensor nicht mehr unterstützt)

    Erweiterung:

    backlog webbutton1 Ein/Aus; Webbutton2 Rückstellen; Webbutton3 Daten; webtime 0,19

    template {"NAME":"Counter1 = Einschaltungen <p> Counter2 = Laufzeitminuten","GPIO":[1,1,320,1,32,1,1,1,352,224,2624,353,1,1,225,226,0,1,1,1,0,1,2656,2720,0,0,0,0,1,1,1,1,1,0,0,1],"FLAG":0,"BASE":1}

    rule1
    on system#init do Backlog VAR3 0; VAR4 0; time 1587435620; time 0; power3 0 endon
    on time#minute|1 do Backlog ADD4 %VAR3% endon
    on VAR4#state do Backlog Counter2 +1 endon
    on power1#state=1 do Backlog mem2 %timestamp%; VAR3 1; Counter1 +1 endon
    on power1#state=0 do Backlog mem3 %timestamp%; VAR3 0 endon
    on power2#State>0 do Backlog counter1 0.0; counter2 0.0; mem2 0; mem3 0; VAR3 0; time 0; power2 0 endon
    on power3#State>0 do VAR2 A endon
    on VAR2#State=A do Backlog letzte_Ein_%mem2% endon
    on VAR2#State=A do Backlog letzte_AUS_%mem3% endon

  • Shelly 1PM Regelung Zirkulationspumpe

    Variante 4 einer Systemselbstüberwachung

    mit separater MQTT-Beobachtung (Achtung - diese Prozesse laufen schneller ab)

    Rule3
    on system#init do Backlog VAR3 0; VAR4 0 endon
    on time#minute|1 do Backlog ADD2 %VAR3%; ADD5 %VAR4% endon
    ON mqtt#disconnected DO ADD3 1 endon
    ON wifi#disconnected DO ADD4 1 endon
    ON mqtt#connected DO Backlog VAR2 0; VAR3 0 endon
    ON wifi#connected DO Backlog VAR5 0; VAR4 0 endon
    on VAR2#state>20 do Backlog mem3 %timestamp%; Restart 1 endon
    on VAR5#state>2 do Backlog mem4 %timestamp%; Restart 1 endon

  • Gosund Plug with Tasmota13.1.0

    Rule1
    on System#Boot do RuleTimer1 10 endon
    on Rules#Timer=1 do backlog RuleTimer1 10; Publish stat/%topic%/SENSOR {"Current":%current%} endon

    or

    Rule1
    ON mqtt#connected DO cmnd/tasmota/Status 0 ENDON


    and that's normal Gosund plug

    teleperiod 10

    Rule1
    on tele-ENERGY#Current do Publish stat/tasmota/SENSOR {"Current":%value%} endon


    Rule1
    on tele-AM2301#Temperature do Publish tele/%topic%/SENSOR {"Temperature":%value%} endon

  • Startbedingung Temperaturwert unter 10 Grad

    wer ein IF einbaut ist ein Profi da er selbst kompilierte tasmota.bin verwendet oder steckt noch nicht im System - deine Rule geht so garnicht! du musst den neuen Ansatz von HoerMirAuf nutzen und verstehen.

    bitte abarbeiten

    1) Ruls löschen

    Rule1 ""

    Rule2 ""

    rule3 ""

    2) jetzt beide Rules von Hoermirauf einbauen

    3) mit Rule0 in der Konsole den Einbau prüfen

    4) in der Konsole auch das absetzen in einem Zug

    backlog rule1 1; rule2 1; rule1 5

    5) Konsolenausgaben posten

    5a) Status 10

    5b) und dann noch zum Fehlerumfeld


    6) Wenn es läuft- Problem mit den DS18 - Namen geregelt, kann der Rest rein wenn nötig

  • Startbedingung Temperaturwert unter 10 Grad

    Wenn das System mit dem Start kein NTP Gateway findet ( z.B. weil nach Stromausfall WLAN erst noch hochläuft) dann wird wenigstens ein Datum und eine Uhrzeit (Vergangenheit - Epochenzahl für April 2020 (1587435620 4:20 Uhr Sommerzeit nahe der Tag/Nachtgleiche vor Start von PV- Leistungserwartung) kann man auch noch testen und weiter reagieren) um Timer-Prozesse zu unterstützen- sonst steht das System bis Time 0 ein Zeitsyc ermöglicht

  • Shelly 1PM Regelung Zirkulationspumpe

    und wenn das Teststadium durch ist kann auch die letzte Zeile substituiert werden

    rule3
    on system#init do Backlog VAR3 0; time 1587435620 endon
    on time#minute|1 do Backlog ADD3 1; Time 0 endon
    on VAR3#state>%mem5% do Backlog mem3 %timestamp%; counter1 +1; Restart 1 endon
    on VAR3#State>0 do wifiscan 1 endon
    on WifiScan#?#SSId=%mem1% do var3 0 endon

    mem1 = SSID eintragen auf die geprüft werden soll

    counter1 = Anzahl der Reboots wegen WLAN-Verlust (Config counter1 einstellen)

    mem3 = beinhaltet letzten Reboot-Zeitpunkt

  • Shelly 1PM Regelung Zirkulationspumpe

    Variante 3 - für alle ESP-Systeme (das Einfrieren des Tasmota-WLAN-Systems durch Reboot auflösen)

    in der Standard-Software ist kein ping4 und kein Response aktiv, somit sind andere Lösungen zur Selbsterkennung erforderlich

    die Idee - wenn der ESP sein Ziel-WLAN 5 mal (WLAN-Router) nicht mehr Scannen kann wird er neu gestartet

    sleep 250 setzen um WLAN zu verbessern
    mem1 = SSID eintragen auf die geprüft werden soll

    mem4=5 Anzahl der Prüfungen bis Reboot

    counter1 und Relay3 in der Config etablieren
    mem2 erstes Reboot und mem3 letzte Reboot zum WLAN-Problemen
    counter1 Anzahl Reboot zu WLAN
    WebUI-Button3 Reset der WLAN-Messdaten

    rule3
    on system#init do Backlog VAR3 0; time 1587435620; time 0; power3 0 endon
    on time#minute|1 do Backlog ADD3 1; Time 0 endon
    on VAR3#state>%mem5% do Backlog counter1 +1; mem3 %timestamp%; Restart 1 endon
    on counter#c1=1 do Backlog mem2 %timestamp%; counter1 +1 endon
    on VAR3#State>0 do wifiscan 1 endon
    on WifiScan#?#SSId=%mem1% do var1 %value% endon
    on VAR1#state=%mem1% do backlog WLAN-OK; VAR3 0 endon
    on tele-Wifi#Downtime do Backlog ohne WLAN==>>%value%; mem4 %value% endon
    on power3#State>=1 do Backlog test==>; counter1 0.0; mem2 0; mem3 0; mem4 0; VAR3 0; time 0; power3 0 endon

  • Shelly 1PM Regelung Zirkulationspumpe

    das Einfrieren des Tasmota-WLAN-Systems durch Reboot auflösen.

    Variante 1a - Umgebaut und geht auch mit ESP32-Standardrelease (mindestens bei 14.3.0 ESP32-C3)

    (Webquery als Variante braucht RESPONSE als Compileroption und ist erst recht nicht im Standardrelease)

    Wenn in der Zeiteinheit 3*1 Minute wenigstens eine Verbindung zum Gateway erfolgreich getestet wurde, erfolgt kein Reboot.

    letzte Rebootzeit steht in mem2

    Rule3
    on system#init do Backlog VAR4 1; VAR5 1; VAR3 0; time 1587435620 endon
    on time#minute|1 do Backlog time 0; Status 5 endon
    on StatusNET#Gateway do Backlog VAR2 %value% endon
    on VAR2#State do ping4 %VAR2% endon
    on Ping#?#Success do Backlog ADD3 %value%; ADD4 1 endon
    on VAR4#State>2 do Mult5 %VAR3% endon
    on VAR5#State<1 do Backlog Boot; mem2 %timestamp%; Restart 1 endon
    on VAR5#State>1 do Backlog O.K:; VAR4 1; VAR5 1; VAR3 0 endon


    PS: Hat jemand eine bessere Lösung - speziell für ESP8266 Systeme für ein Standardrelease? ? abgesehen von der Variante !

  • LC-Relay-ESP12-2R-D8 mit Sensor DS18B20

    du brauchst keinen Widerstand- dafür wird der interne Pullup geschaltet mit Setoption74 1 auf den GPIO welchen du in der Configuration als DS18 benannt hast.


    siehe Link

    Befehle~

    SetOption74 1

    kann verwendet werden, um internes Pullup zu aktivieren/deaktivieren (0) , wenn ein einzelner DS18x20-Sensor verwendet wird (für mehrere Sensoren müssen Sie einen externen Pullup-Widerstand verwenden). Dies funktioniert nur auf ESP8266 (ESP-12 is ESP8266EX, which is a high integration wireless SoC (System on Chip))
